Riffel-Zapfen

• Riffel-Zapfen

Die Schlitz- und Zapfenverbindung auf dem neuesten Stand der Technik

Die Zapfenverbindung ist unbestritten in der Gestell- und Rahmenverbindung eine der stabilsten Verbindungen, jedoch ist das Schlitzen und das Anfräsen des Zapfens sehr zeitaufwendig.

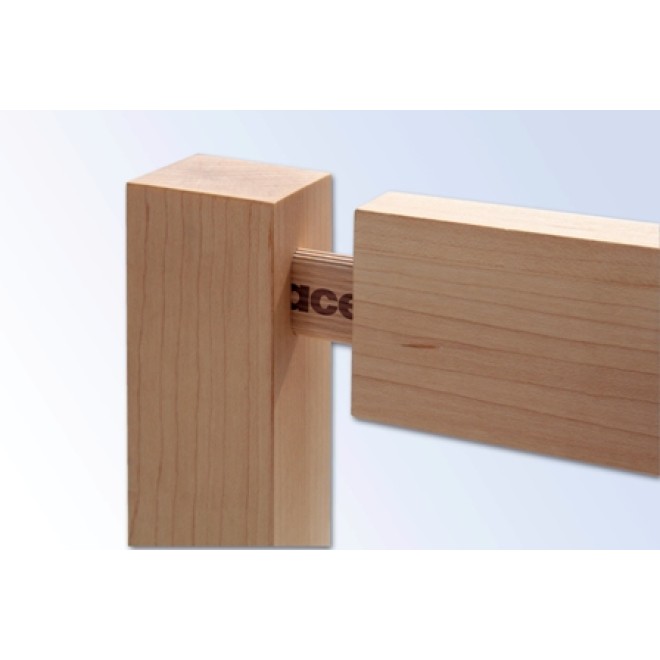

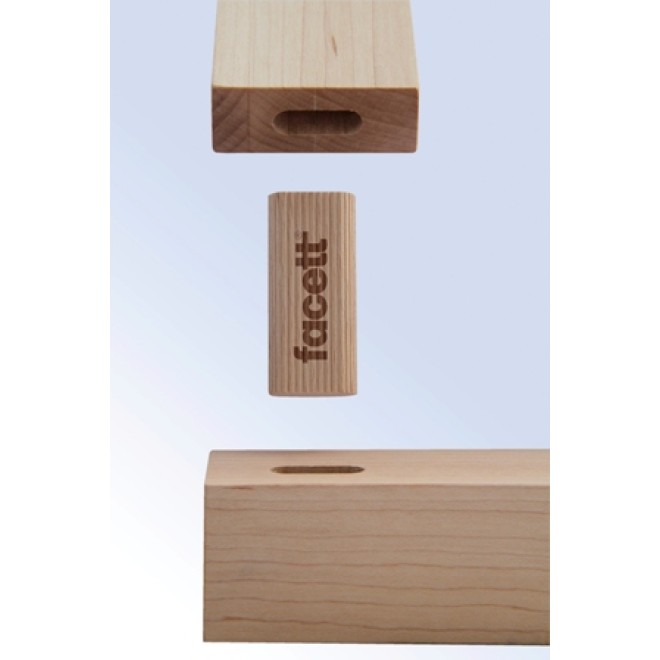

Mit dem neuen System werden mit einer Handfräsmaschine beide Teile geschlitzt und durch einen losen Zapfen verbunden, dem Riffel-Zapfen.

Vorteile einer Zapfenverbindung:

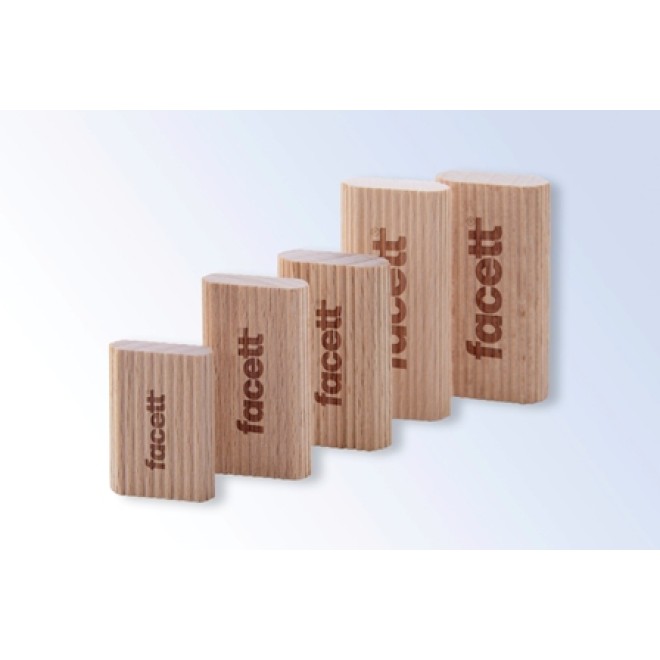

1. Entgegen eines glatten angefrästen Zapfens, ist der Zapfen geriffelt. Die Vorteile einer geriffelten Oberfläche sind durch den seit Jahrzehnten bewährten Riffel-Dübel bekannt: die Rillen vergrößern die beleimte Oberfläche und begünstigen das Austreten komprimierter Luft.

2. Durch die einfache und schnelle Handhabung der Schlitzfräsmaschine erübrigen sich die Rüstzeiten der Langlochfräsmaschine speziell bei Kleinserien, sowie die Zeit für das Anfräsen des Zapfens. Außerdem bringt der Wegfall der Zapfen eine Materialeinsparung.

Riffel-Zapfen werden nach DIN 68150 wie die Riffel-Dübel hergestellt. Der Trockenheitsgrad beträgt nach Verlassen der Trockenkammer 8-10%. Die Fertigungstoleranzen sind plus 0,1-0,2mm.

Größe: Stärke x Breite x Länge
